HETTICH 9398862 závesné kovanie SAH 500 s poistkou proti vyveseniu

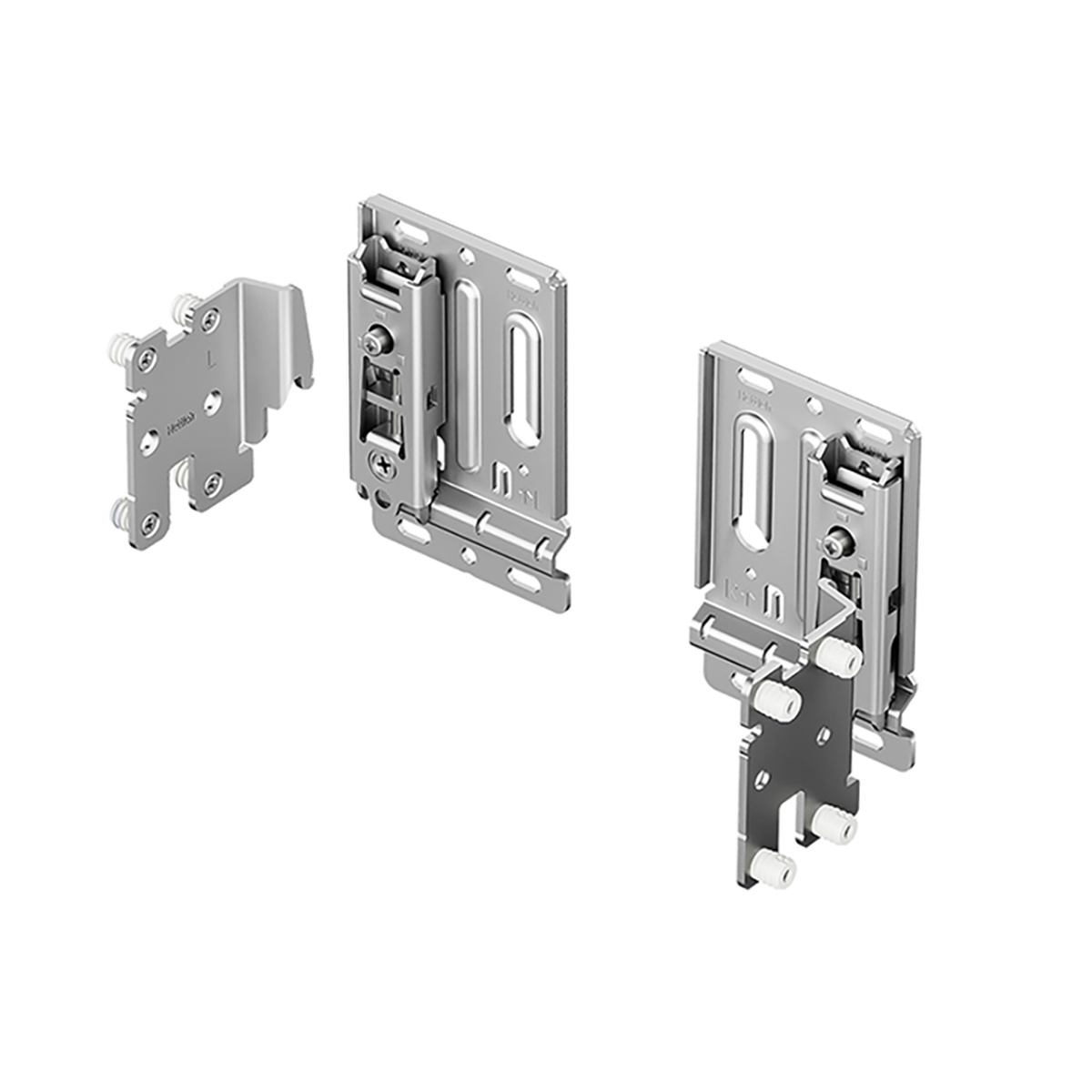

Sada závesného kovania SAH 500 s poistkou proti vyveseniu. Skladá sa z nástenného prvku (L/P) a korpusového prvku (L/P). Nástenný prvok je určený na priskrutkovanie na stenu – je nutné použiť kotviaci materiál podľa konštrukcie steny. Korpusový prvok je určený na zalisovanie (automatizovaná montáž) alebo narazenie do korpusu (ručná montáž). Integrovaná poistka proti vyveseniu zabraňuje nechcenému sňatiu skrinky zo steny (v súlade s DIN EN 14749). Potrebná výška nadvihnutia na sňatie korpusu zo závesu je 6,5 mm.

Jednou z výhod kovania je aj malý potrebný priestor v korpuse, ktorý minimálne obmedzuje jeho využitie (napr. pre zásuvkové systémy).

Kovanie umožňuje 3D nastavenie: výškové +/-11 mm, bočné +/-3 mm a hĺbkové +10/-2 mm. Nastavovacie skrutky sú chránené proti samovoľnému uvoľneniu.

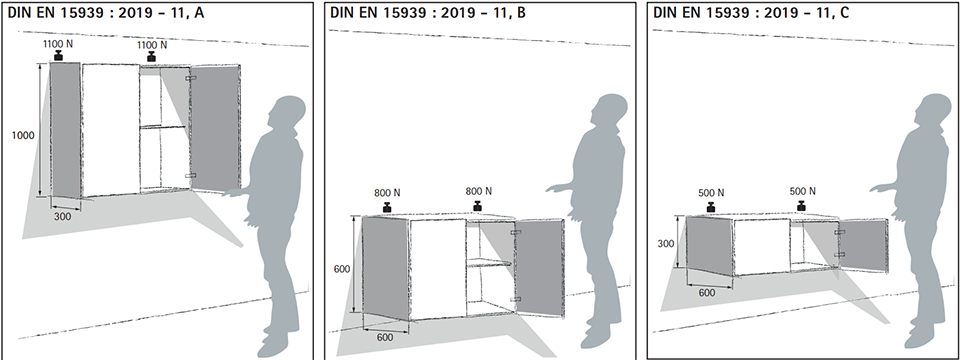

Nosnosť závesného kovania podľa DIN EN 15939:2019-11:
- 110 kg/kus v skúšobnom ráme A (výška korpusu = 1000 mm / hĺbka korpusu = 300 mm)
- 80 kg/kus v skúšobnom ráme B (výška korpusu = 600 mm / hĺbka korpusu = 600 mm)
- 50 kg/kus v skúšobnom ráme C (výška korpusu = 300 mm / hĺbka korpusu = 600 mm)

Pozinkovaná oceľ – plne recyklovateľná.

Prípustná hrúbka zadnej steny 3–8 mm, odstup zadnej steny od zadnej hrany korpusu minimálne 16 mm. Kovanie je možné použiť aj bez zadnej steny.

V prípade potreby je možné doplniť krytky – je nutné objednať samostatne:
1) krytka typ A
- odstup zad RV = 16–20 mm
- výrez zadnej steny 134 x 42,5 mm
2) krytka typ B
- odstup zad RV = 20 mm a viac
- výrez zadnej steny 120 x 30,5 mm

Upozornenie: Kovanie SAH 500 nie je možné kombinovať so závesnými lištami.
