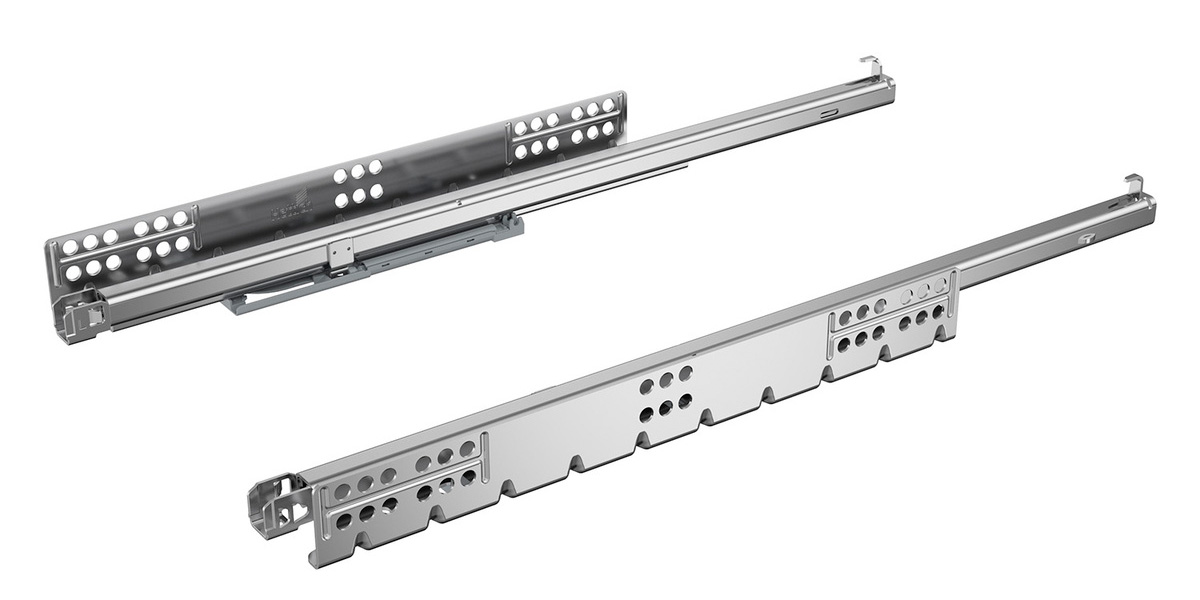

HETTICH 9333216 Quadro 25 2D čiastočny výsuv 320mm/25kg EB21 PTO Ľ+P
Čiastočný výsuv Quadro 25 2D pre drevenú zásuvku s hrúbkou bočníc zásuvky až 16mm (EB21), integrované nastavenie hĺbky, integrované nastavenie sklonu, integrované radiálne nastavenie. Montáž nasunutím s 2D spojkami s výškovým a stranovým nastavením(nutné objednať zvlášť - viz súvisiaci sortiment).
Integrované bezúchytkové otváranie Push To Open (PTO). Pre PTO systém je doporučené použiť synchronizačný hriadeľ (synchronizačné adaptéry nutné dokúpiť zvlášť). Pre extra široké korpusy je možné použiť spoločné čelo cez dve zásuvky a súčasnou aktiváciou bezúchytkového otvorenia takto spojených zásuviek použiť prídavnú viacnásobnú synchronizáciou PTO.
Pre vytvorenie výsuvnej police (napr. pre zabudovanie kávovaru, robota, tlačiarne atp. do korpusu) dá sa použiť držiak výsuvnej police.
Všetky nastavenia sa vykonávajú bez náradia:
- výškové +3 mm
- stranové +1,5/-1,5 mm
- hĺbky +2/-1 mm
- sklonu +4 mm
- radiálne +1,5/-1,5 mm
Rozmery korpusu, zásuvky a čela zásuvky sú identické pri použití čiastočných výsuvov aj plnovýsuvov Quadro s montážou nasunutím.
Typ výsuvu, menovitá dĺžka a nosnosť výsuvu, vstavaná šírka EB, komfortná funkcia integrovaná vo výsuvu (SiSy alebo PTO) a prevedenie (priemysel ľavá/pravá alebo pár) viz názov sortimentu.
Podrobné informácie: Hettich eKatalog
