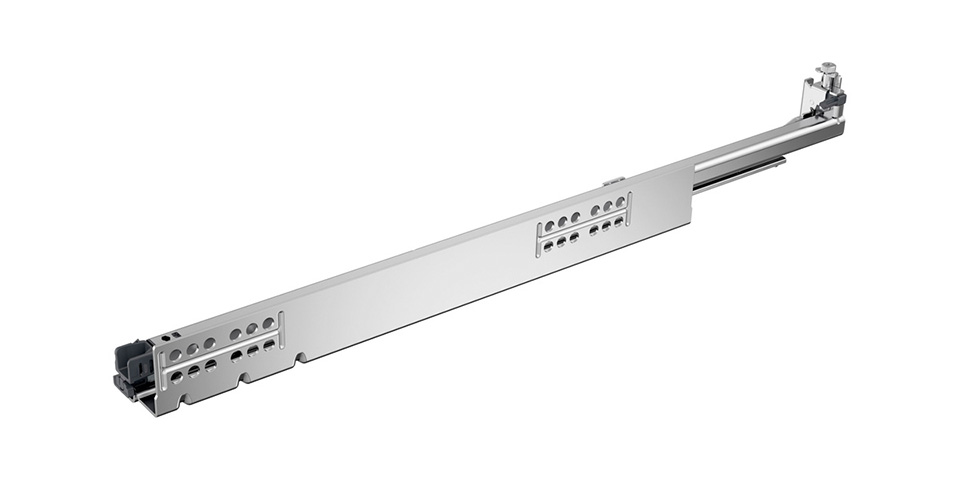

HETTICH 9332630 Quadro 5D V6 plnovýsuv 250mm/10kg EB21 SiSy P
Plnovýsuv Quadro V6 5D pre drevenú zásuvku s hrúbkou bočníc zásuvky až 16mm (EB21), integrované nastavenie hĺbky, integrované nastavenie sklonu, integrované radiálne nastavenie. Montáž nasunutím s 2D spojkami s výškovým a stranovým nastavením (nutné objednať zvlášť zvlášť - viď suvisejúci sortiment).
Integrované tlmenie Silent System (SiSy) s s možnosťou doplnenia modulov Push To Open Silent (PTOs, nutné dokúpiť zvlášť - viď suvisejúci sortiment) pre rozšírenie na bezúchytkové otváranie s tlmeným doťahom pri zatváraní. Pre PTOs systém je doporučené použiť synchronizačný hriadeľ, synchronizačné adaptéry sú súčasťou balenia PTOs modulov. Pre extra široké korpusy je možné použiť spoločné čelo cez dve zásuvky a súčasnou aktiváciou bezuchytkového otvárania takto spojených zásuviek použiť prídavnú viacnásobnú synchronizáciu PTOs.
Pre vytvorenie výsuvnej police (napr. Pre zabudovanie kávovaru, robota, tlačiarne atp. do korpusu) ide použiť držiak výsuvnej police a prípadne tiež aretáciu výsuvnej police.
Všetko nastavenie sa nastavuje bez náradia:
- výškové +3 mm
- stranové +1,5/-1,5 mm
- hĺbky +2/-1 mm
- sklonu +4 mm
- radiálne +1,5/-1,5 mm
Rozmery korpusu, zásuvky a čela zásuvky sú identické pri použití čiastočných výsuvov i plnovýsuvov Quadro s montážou nasunutím.
Typ výsuvu, menovitá dĺžka s nosnosť výsuvu, vstavaná šírka EB, komfortná funkcia integrovaná vo výsuve (SiSy nebo PTO) a prevedenie (priemysel ľavá/pravá alebo pár) viď názov sortimentu.
Podrobné informácie: Hettich eKatalog
